Bagaimana untuk Memahami Kod Model Pam? Panduan untuk DG, D, CQ dan Siri Pam Empar Lain

Apabila memilih pam industri, jurutera dan pasukan pembelian sering menemui kod model seperti DG, D, CQ, CD dan kombinasi huruf lain.

Bagi kebanyakan pembeli, huruf ini mungkin kelihatan seperti nama produk yang ringkas. Walau bagaimanapun, kod model pam biasanya mengandungi maklumat berguna tentang siri produk, reka bentuk struktur atau kategori aplikasi.

Walau bagaimanapun, satu perkara penting harus diberi perhatian: tiada piawaian penamaan universal untuk huruf model pam. Pengeluar yang berbeza mungkin menentukan siri produk mereka sendiri secara berbeza. Oleh itu, maksud sebenar kod pam hendaklah sentiasa disahkan melalui dokumen teknikal pengeluar.

Artikel ini mengambil Pam Empar Berbilang Peringkat Mendatar Siri DG sebagai contoh untuk menerangkan cara kod model pam secara amnya difahami dan cara siri pam yang berbeza boleh dibezakan.

Apakah Maksud Huruf dalam Model Pam?

Model pam industri biasanya terdiri daripada huruf, nombor dan simbol. Huruf biasanya menunjukkan siri pam atau kategori struktur, manakala nombor sering memberikan maklumat yang berkaitan dengan parameter reka bentuk.

Contohnya:

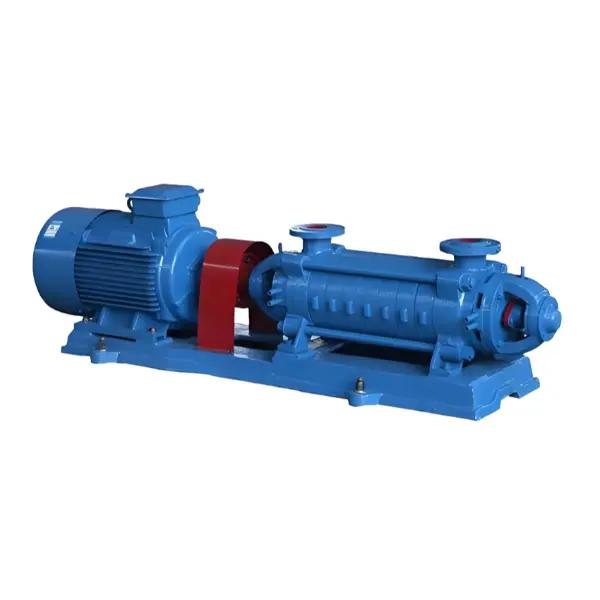

Pam Emparan Berbilang Peringkat Mendatar Siri DG

Dalam model ini:

• DG mewakili siri pam
• Nombor berikut, bergantung pada peraturan penamaan pengeluar, mungkin mewakili parameter reka bentuk seperti aliran, kepala atau bilangan peringkat

Walau bagaimanapun, makna yang tepat berbeza antara pengeluar. Pembeli tidak seharusnya menilai pam hanya dengan huruf dalam nama modelnya. Spesifikasi produk yang lengkap dan dokumen teknikal masih menjadi asas untuk pemilihan pam.

Apakah Maksud "DG" dalam Pam Siri DG?

Pam Empar Berbilang Peringkat Mendatar Siri DG ialah sejenis pam emparan perindustrian yang menampilkan struktur berbilang peringkat mendatar, sedutan tunggal.

Pam Siri DG secara amnya merangkumi ciri-ciri struktur berikut:

• Reka bentuk pemasangan mendatar
• Struktur sedutan tunggal
• Susunan pendesak berbilang peringkat
• Reka bentuk badan pam keratan
• Komponen pemutar termasuk pendesak dan cakera imbangan

Pam Siri DG direka untuk memindahkan cecair yang tidak mengandungi zarah pepejal dan tidak mempunyai sifat menghakis.

Mengikut spesifikasi produk, julat suhu cecair yang berkenaan ialah:

-20°C hingga 105°C

Tekanan masuk hendaklah:

Kurang daripada 0.6 MPa

Bagaimana untuk Memahami Nombor dalam Model Pam?

Selain huruf, nombor dalam model pam juga memberikan maklumat penting.

Sebagai contoh, beberapa model pam emparan berbilang peringkat mungkin menggunakan format seperti:

DG46-50×6

Dalam format penamaan jenis ini:

• DG - siri pam
• 46 — biasanya berkaitan dengan petunjuk aliran
• 50 — biasanya berkaitan dengan petunjuk kepala satu peringkat
• 6 — bilangan peringkat pam

Walau bagaimanapun, pengeluar yang berbeza mungkin menggunakan kaedah penamaan yang berbeza.

Apabila memilih pam, nombor model hendaklah diperiksa bersama-sama dengan:

• Keperluan aliran
• Keperluan kepala
• Ciri cecair
• Suhu operasi
• Syarat pemasangan

Mengapa Terdapat Siri Pam yang Berbeza?

Aplikasi industri mempunyai keperluan operasi yang berbeza. Pengilang biasanya membangunkan siri pam yang berbeza berdasarkan struktur pam, reka bentuk hidraulik, kaedah pengedap dan keadaan aplikasi.

Struktur Pam

Siri yang berbeza mungkin mempunyai struktur yang berbeza, seperti:

• Reka bentuk mendatar atau menegak
• Struktur satu peringkat atau berbilang peringkat
• Susunan sedutan yang berbeza

Setiap reka bentuk dibangunkan untuk keperluan aplikasi tertentu.

Reka Bentuk Hidraulik

Reka bentuk hidraulik dalaman pam mempengaruhi cara tenaga cecair dipindahkan.

Pam emparan berbilang peringkat menggunakan berbilang pendesak yang disusun pada pemutar, manakala pam satu peringkat menggunakan satu pendesak. Perbezaan struktur mempengaruhi cara pam dipilih untuk sistem tertentu.

Reka Bentuk Pengedap Aci

Siri pam mungkin juga berbeza dalam susunan pengedap.

• Meterai mekanikal
• Meterai pembungkusan

Struktur pengedap yang sesuai bergantung pada reka bentuk pam dan keperluan operasi.

Apakah Perbezaan Antara Pam Siri DG dan D?

Dalam kebanyakan klasifikasi pam tradisional, pam siri D dan DG dikaitkan dengan struktur pam emparan berbilang peringkat mendatar.

Walau bagaimanapun, perbezaan tepat antara D dan DG bergantung pada klasifikasi produk pengeluar.

Adalah tidak tepat untuk hanya menganggap bahawa DG sentiasa lebih baik daripada D, atau D dan DG adalah jenis pam yang berbeza sama sekali.

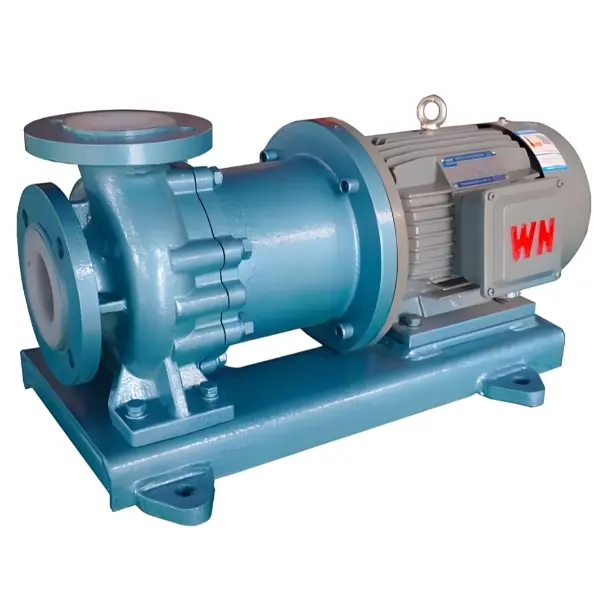

Apakah Maksud CQ dalam Model Pam?

Tidak seperti pam siri DG, CQ bukanlah singkatan universal yang digunakan oleh semua pengeluar pam.

Syarikat yang berbeza boleh menggunakan CQ sebagai kod siri produk untuk reka bentuk pam yang berbeza.

Apabila menyemak pam siri CQ, pembeli hendaklah mengesahkan melalui:

• Katalog pengilang
• Spesifikasi produk
• Lukisan teknikal
• Penerangan produk

Tafsiran yang betul bergantung pada sistem pengelasan pengeluar sendiri.

Bagaimana Mengenalpasti Siri Pam yang Betul dengan Pantas?

Sahkan Medium Pengepam

Semakan pertama:

• Apakah cecair yang akan dipindahkan?
• Adakah ia mengandungi zarah pepejal?
• Adakah ia menghakis?

Sebagai contoh, pam Siri DG direka untuk cecair tanpa zarah pepejal atau sifat menghakis.

Semak Keadaan Operasi

Syarat penting termasuk:

• Suhu cecair
• Tekanan masuk
• Keperluan sistem

Fahami Struktur Pam

Sebelum memilih pam, sahkan:

• Reka bentuk satu peringkat atau berbilang peringkat
• Struktur mendatar atau menegak
• Jenis sedutan

Semak Maklumat Teknikal Lengkap

Nama model pam hanyalah langkah pertama. Pemilihan profesional juga harus mempertimbangkan spesifikasi produk, lukisan teknikal, keperluan pengendalian dan cadangan pengilang.

Mengapa Pembeli Perlu Memahami Kod Model Pam?

Komunikasi Lebih Baik Dengan Pembekal

Mengetahui maksud asas siri pam membantu pembeli menerangkan keperluan mereka dengan lebih jelas.

Elakkan Pemilihan yang Salah

Memahami klasifikasi pam mengurangkan risiko memilih pam hanya berdasarkan penampilan atau harga.

Perbandingan Produk Lebih Mudah

Pembeli boleh membandingkan keluarga pam yang berbeza dengan lebih berkesan dengan memahami perbezaan struktur mereka.

Kod model pam seperti DG, D, dan CQ digunakan untuk mengenal pasti siri pam yang berbeza atau kategori reka bentuk.

Pam Emparan Berbilang Peringkat Mendatar Siri DG mewakili reka bentuk pam yang menampilkan struktur mendatar, sedutan tunggal, berbilang peringkat untuk memindahkan cecair bersih yang sesuai di bawah keadaan operasi yang ditetapkan.

Walau bagaimanapun, surat pam sahaja tidak dapat menentukan sama ada produk sesuai untuk aplikasi tertentu.

Kaedah pemilihan yang betul adalah untuk menilai keadaan operasi yang lengkap, termasuk medium yang dipam, suhu, keperluan tekanan, keadaan pemasangan dan spesifikasi teknikal yang disediakan oleh pengilang.
