Penerangan Produk

Dalam landskap teknologi pengeluaran yang sentiasa berkembang, tinggal di hadapan memerlukan peralatan terkini. Peralatan barisan pengeluaran Red Lead baru direka untuk memenuhi standard prestasi, kebolehpercayaan, dan kecekapan tertinggi. Sistem lanjutan ini disesuaikan untuk pengeluaran Red Lead, komponen kritikal dalam banyak aplikasi perindustrian. Di bawah ini, kami memberikan gambaran terperinci mengenai ciri-ciri utama dan spesifikasi peralatan canggih ini.

Barisan pengeluaran plumbum merah menggunakan proses baru yang melibatkan lebur yang berterusan dan pulverizing dalam relau Barton, granulasi, dan pengoksidaan yang mendalam dan penyejukan cepat di tempat tidur yang bergerak. Menggunakan pengiraan katil yang bergerak dan proses penyejukan yang cepat, zarah -zarah pepejal bergerak terus ke bawah dalam keadaan padat, mengelakkan perlanggaran dan geseran sengit, mengakibatkan kadar kerosakan yang sangat rendah. Reaktor katil bergerak mempunyai inersia terma yang tinggi dan turun naik suhu minimum, memenuhi keperluan suhu reaksi sepenuhnya. Waktu kediaman material di katil bergerak panjang dan seragam, memastikan masa reaksi yang panjang. Pertukaran haba berlawanan antara bahan dan gas serombong panas mengawal suhu ekzos, dengan cekap menggunakan tenaga haba dan mengekalkan sistem yang mudah. Di dalam katil, bahan secara beransur -ansur bergerak dari suhu rendah ke suhu tinggi dan kemudian kembali ke suhu rendah, menghapuskan penjanaan wap plumbum. Berbanding dengan kaedah relau elektrik, proses ini hanya menggunakan 30% daripada tenaga dan kos hanya 20% daripada proses asal.

Transformasi Negeri Lead:

(1) Pencahayaan No. 1 Electrolytic Lead Pertama, Pekerja Tempat No. 1 memimpin elektrolitik pada mesin pemakanan utama dan memasukkannya ke dalam relau lebur utama untuk mencairkan (proses ini adalah pengeluaran sekejap, kitaran pemakanan adalah 10-12 minit, dan 52 kg bahan diberi makan setiap kali). Relau lebur plumbum dipanaskan kepada kira -kira 480 ℃ (proses lebur plumbum dipanaskan secara elektrik). Pemimpin elektrolitik dicairkan ke dalam cecair dan mengalir ke dalam serbuk membuat relau melalui paip yang dimeteraikan. Proses lebur plumbum sepenuhnya dimeteraikan, tiada asap plumbum dihasilkan, semua bahan dipindahkan, dan tidak ada sanga plumbum yang dihasilkan.

(2) Serbuk Lead Lead Sowdering dan Debu Collector Lead adalah bahan aktif untuk pembuatan plat bateri asid plumbum. Ia adalah bahan serbuk plumbum logam dengan lapisan PBO di permukaan. Ia dibentuk oleh plumbum tulen melalui proses pengoksidaan terma tertentu. Pemimpin cecair dari relau lebur memasuki relau, di mana ia diaduk dan diputar pada kelajuan tinggi oleh daya sentrifugal, mengekalkan suhu kira-kira 450-480 ° C. Di bawah tekanan negatif, udara di luar ditarik ke dalam relau. Putaran pendesak memastikan bahawa plumbum dan udara bersentuhan antara satu sama lain, menghasilkan serbuk plumbum halus dengan ijazah pengoksidaan yang dikehendaki. Pemimpin di permukaan cecair plumbum dioksidakan ke dalam oksida plumbum, bahan serbuk dengan graviti spesifik yang rendah yang mudah terapung (dan mengandungi sedikit plumbum). Serbuk plumbum yang dioksidakan pada mulanya diangkut melalui auger pencampuran melalui pemisah siklon sekunder dan saluran penapis beg, di mana ia diletakkan dan kemudian dihantar ke relau pengoksidaan. Barisan pengeluaran ini mempunyai kipas draf yang diinduksi di unit penapis siklon dan beg. Mesin serbuk plumbum, pengumpul habuk, dan relau pengoksidaan semuanya dikendalikan di bawah tekanan negatif. Proses ini menjana Lead Fume, yang ditangkap oleh pemisah siklon dan penapis beg dan diangkut ke silo penyimpanan bersama -sama dengan serbuk plumbum yang dioksidakan pada mulanya.

Parameter Proses Utama untuk Pengeluaran Lead Merah:

1) Suhu relau larut plumbum ditetapkan pada 530 ° C semasa pengeluaran biasa.

2) Suhu relau pulverizing dikawal antara 430-540 ° C, arus dikawal antara 19-30A, dan arus draf yang diinduksi dikawal antara 9-14A. Suhu dan peredam perlu diselaraskan dengan sewajarnya berdasarkan keadaan sebenar. PB% serbuk yang dibersihkan relau pulverizing harus dikawal di bawah 10%.

3) Drum granulating harus beroperasi selama sekurang-kurangnya 20 minit, dan saiz zarah harus dikawal antara 12-18 mesh. Huarong Machinery Co., Ltd.

Huarong Machinery Co., Ltd., Jiangyin, Wilayah Jiangsu, Jingjiang Industrial Park

4) Semasa pengeluaran normal relau pengoksidaan katil bergerak tertutup, suhu ruang pembakaran dikawal antara 600-950 ° C untuk relau gas asli dan 400-750 ° C untuk relau elektrik. Suhu bahagian atas, tengah, bawah, dan bawah bawah katil bergerak dikawal seperti berikut:

Bahagian atas serabut gas masuk suhu: 360-530 ° C, suhu pengoksidaan bahagian atas: 420-530 ° C; Bahagian tengah serabut gas masuk suhu: 360-530 ° C, suhu tengah suhu pengoksidaan: 400-500 ° C; Bahagian bawah Gas Gas Suhu Suhu: 400-530 ° C, Suhu pengoksidaan seksyen bawah: 400-500 ° C; Seksyen serabut bahagian bawah tanah serabut suhu: 340-510 ° C, suhu rendah pengoksidaan bahagian rendah: 340-510 ° C. Suhu setiap bahagian adalah berdasarkan kepada suhu pengoksidaan. Kadar aliran pelepasan produk siap dikawal pada 3.4 kg/m.

Proses pengeluaran digambarkan seperti berikut: No. 1 memimpin elektrolitik secara manual diletakkan pada tali pinggang penghantar dan cair dalam relau lebur utama (proses ini berselang-seli, dengan kitaran suapan 10-12 minit dan 52 kg plumbum per caj). Relau lebur dipanaskan hingga kira -kira 480 ° C (pemanasan elektrik digunakan semasa proses lebur plumbum). Pemimpin elektrolisis dicairkan ke dalam keadaan cair (jumlah jejak slag plumbum dihasilkan) dan kemudian mengalir melalui saluran paip yang dimeteraikan ke dalam relau Barton Pulverizing yang berikutnya. Proses lebur plumbum benar -benar tertutup, tidak menghasilkan asap plumbum atau habuk. Semua bahan dipindahkan sepenuhnya. Granulator roller ditambah selepas relau pulverizing. Oleh kerana serbuk plumbum memasuki granulator, sedikit air neutral ditambah secara automatik untuk berfungsi sebagai pengikat untuk proses sintering dan pengoksidaan berikutnya, mengekalkan tekanan negatif dalam relau pengoksidaan. Pada suhu bilik, bahan plumbum granulasi yang dihasilkan oleh proses pulverizing terus dilepaskan dari granulator dan secara automatik dimasukkan ke dalam relau sintering dan pengoksidaan. Granulator drum sepenuhnya dimeteraikan dan dilengkapi dengan peranti pemakanan automatik (tambahan air). Pemungut gas dipasang di atas. Ekzos debu plumbum yang dihasilkan dikumpulkan dan dirawat dalam penapis beg. Debu plumbum yang ditahan dikembalikan ke proses pulverizing, dan gas ekzos dirawat dengan semburan air sebelum dilepaskan melalui timbunan ekzos. Gas ekzos yang dihasilkan oleh relau pulverizing, relau pengoksidaan, penghancur, dan bahagian pembungkusan dirawat dengan beg. Debu plumbum yang ditahan kemudiannya diserahkan kepada bahagian granulasi dram, dirawat dalam pemungut debu kecekapan tinggi, dan kembali ke relau pulverizing. Gas ekzos kemudian memasuki sistem semburan air. Debu asap plumbum yang ditahan, yang dirawat dalam penapis beg, dikembalikan ke bahagian relau dan pembungkusan yang menghancurkan, dan gas ekzos memasuki sistem semburan air.

1. Barton Milling Section

Nombor siri	Nama peranti	Bilangan unit	Parameter peranti	Pengilang	Catatan	Dimensi	berat	kuasa
1	Keranjang memimpin gabungan besar / kecil	4	Bingkai Q235, 10# Saluran Saluran, plat rata 10mm	Huarong	Galas NSK (6206/6207), Motor sejagat (kecekapan tenaga sekunder), Guomao Reducer (BWD1-59-Y0.75-CZ) (BWD31-731-Y0.75-CZ)	220010001400	0.8t/set	0.75kW/unit
2	Lead cleing relau	4	Keluli tahan karat teras 310s Furnace, keluli tahan karat, ketebalan 12mm, Shell 3mm, Tutup relau 12mmq235, tiub pemanasan 310Sφ16mm*1.5mm, Layer Penebat 300mm	Huarong	Pemanasan dalaman dan pemanasan luaran, Suhu reka bentuk peralatan ialah 0-550 ℃, dilengkapi dengan sensor suhu	130011001650	1.5T/set	Luaran18kw/unit Dalaman 24kW/unit
3	Busφ1380	4	310s keluli tahan karat, Barrelφ12mm 304 keluli tahan karat, Bottomφ80mm, shell luar Q235 3mm, lapisan penebat 80mm, Main Shaftφ110mm	Huarong	310s keluli tahan karat (menahan suhu 1180 ° C), Motor Universal (Tahap Kecekapan Tenaga 2), Galas NSK, Rangka Suhu Reka Bentuk Peralatan 0-600 ° C, dilengkapi dengan sensor suhu, kelajuan 210 rpm	270018002550	3.0t/set	30kW/unit
4	Kawalan Kabinet	4	1.5mm untuk badan kotak dan 2.0mm untuk panel pintu	Shanghai Haofuman	WithPLC dan skrin sentuh	8008002000	0.2/unit

2. Seksyen Granulasi

Nombor siri	Nama peranti	Bilangan unit	Parameter peranti	Pengilang	Catatan	Dimensi	berat	kuasa
1	Pengisar	4	Spindle Speed 3900R/Min, Menggilir kehalusan 320 mesh, output 480kg/h, Jumlah udara di outlet 2170m³/h (tiada beban), Kelajuan udara di outlet 35m/s (tiada beban)	Changzhou Wuhan Airlines	Termasuk bingkai, penutup, pemampas, penyerap kejutan, V-BELTC4064	1100580840	1.5T/set	30kW/unit
2	30kW Motor	4	Kecekapan tenaga sekunder	Global	Pulley
3	Mesin Granulasi	4	Barrel SUS304 (6mm), bingkai 16##	Huarong	Dilengkapi dengan debu ChamberQ235 (1.5mm), Guomao Reducer (CZQ350-8-11), Motor Huanqiu (kecekapan tenaga menengah)	280012502000	1.4T/Unit	7.5kW/unit
4	lif	1		Keajaiban plastik Yangzhou	Keluli karbon, baldi logam rantai (keluli tahan karat)	10005006000	2.5T/set	3kW/unit
5	Skirtconveyor	2	Panjang: 9500mm, lebar (permukaan pengangkut) 400mm, Kelajuan 10m/min	Keajaiban plastik Yangzhou	Keluli karbon, pinggir skirt PVC, dimeteraikan sepenuhnya dengan dua hoppers dan menerima palung, output 40t/hari	9500400500	1.5T/Unit	3kW/unit
6	Kotak kawalan (dengan skrin sentuh)	2		Shanghai Haofuman		43010001000	0.1T/Unit
7	Tangki simpanan	1	SUS304 (3mm), Jilid 1.8m³	Huarong		Φ1200*7000	2t/unit

3. Bahagian penyingkiran habuk

Nombor siri

Nama peranti

Bilangan unit

Parameter peranti

Pengilang

Catatan

Dimensi

berat

kuasa

1

Pemungut Habuk Pulse 72-Bag

10

Kawasan penapisan 54㎡,

Kepekatan habuk <15g/m³,

Kecekapan 99.5%, Kotak Q235 (3mm)

Huarong

Termasuk beg nadi,

pengawal,

pemisah air minyak,

Motor Universal (Tahap Kecekapan Tenaga 2),

NSK Bearing (FC207),

Guomao Reducer (BWD2-43-Y1.5-2P)

2500*1500*3900

2.5T/Unit

1.5kW/unit

2

Kipas 11kW

6

Perumahan Q235 (4mm)

Nantong Gaonan

Termasuk import dan eksport,

Motor global (kecekapan tenaga menengah)

1000*800*1500

0.4T/Unit

11kW/unit

4. Seksyen pemeriksaan

Nombor siri	Nama peranti	Bilangan unit	Parameter peranti	Pengilang	Catatan	Dimensi	berat	kuasa
1	Sieve Hexagonal	2	Perumahan Q235 (3mm), Skrin SUS304 (10 mesh, 18 mesh)	Huarong	NSK6312, Mesin kaki 120603 tiub persegi, Huanqiu Motor (kecekapan tenaga menengah), Guomao Reducer (BWD1-59-Y1.5-2P)	3000120 03000	1.5T/set	1.5kW/unit
2	Penghancur	2	Perumahan Q235 (12mm), Skrin SUS304 (12 mesh)	Huarong	Guomao Reducer (BWD3-43-Y2.2-2p), Motor Huanqiu (kecekapan tenaga menengah)	1000300400	0.3T/Unit	2.2kW/unit
3	Corong	20	Silinder Q235 (3mm), Mesin Kaki L5#, Jilid 0.15 ㎡	Huarong		Q159*5000	1.1T/Unit
4	kotak kawalan	2		Shanghai Haofuman	WithPLC dan skrin sentuh	43010001000	0.1/unit
5	Menyampaikan Auger	6	Bahan shell SUS304, φ133*4.5	Huarong	Guomao Reducer (BWD2-43-Y1.5-2P), Huanqiu Motor (kecekapan tenaga menengah), NSKFC207	Φ159*4000	0.8t/set	1.5kW/unit

5. Sintering Section

Nombor siri	Nama peranti	Bilangan unit	Parameter peranti	Pengilang	Catatan	Dimensi	berat	kuasa
1	Katil bergerak sintering	6	Silinder bodyφ650mm, bahan SUS304 (6mm), panjang pengoksidaan 8m, Sensor suhu 17 mata kawalan	Huarong	Termasuk paip utama, injap gas, Pemampas, injap rama -rama	1200*7500	2.5T/set
2	Rotorflowmeter kaca	6	gas	Kilang Instrumen Dongtai		15005001500	0.3T/Unit
3	Silo produk separuh siap	6	Barrel Q235 (3mm)	Huarong		Φ800*1200	0.3T/Unit
4	Fuel Furnaceelectric Furnace	6	Shell SUS310s (6mm), tiub pemanasan SUS310s, φ12.5*1.5	Huarong		Φ400*2500	0.8t/set	80kW/unit
5	Pemungut Habuk Pulse 72-Bag	6	Kawasan penapisan 54㎡, Kepekatan habuk <15g/m³, kecekapan 99.5%, Kotak Q235 (3mm)	Huarong	Termasuk beg nadi, pengawal, pemisah air minyak, Motor Universal (Tahap Kecekapan Tenaga 2), NSK Bearing (FC207), Guomao Reducer (BWD2-43-Y1.5-2P)	250015003900	2.5T/Unit	1.5kW/unit

Nombor siri	Nama peranti	Bilangan unit	Parameter peranti	Pengilang	Catatan	Dimensi	berat	kuasa
6	11kwfan	6	Perumahan Q235 (4mm)	Nantong Gaonan	Termasuk import dan eksport, Motor global (kecekapan tenaga menengah)	10008001500	0.4T/Unit	11kW/unit
7	L51 Roots Blower	6	Kelajuan 980r/min, aliran masuk 13.6m³/min, Dilengkapi dengan motor 380v11kw 6 peringkat	Shandong Ruibo	Termasuk muffler masuk dan outlet dan asas	100008001000	1T/Unit	15kW/unit
8	Katil penyejuk	6	Barrel Q235 (6mm)	Huarong		8005001000	0.3T/Unit
9	Silo produk siap, mesin bergetar	6	Barrel Q235 (6mm)	Huarong		400400500	0.1T/Unit
10	KAWALAN KAWALAN (WithPLC, Skrin Sentuh)	3		Shanghai Haofuman		4508001850	0.25/unit

Nombor siri	Nama peranti	Bilangan unit	Parameter peranti	Pengilang	Catatan	Dimensi	berat	kuasa
11	Spiral Auger	6	Perumahan Q235, Φ89*4.5	Huarong	Guomao Reducer (BWD1-43-Y0.75-2P), Motor Huanqiu (kecekapan tenaga menengah)	8008001600	0.3T/Unit	0.75kW/unit
12	Feeder	2	Perumahan Q235, Φ219615000	Huarong	Guomao Reducer (BWD3-43-Y2.2-2p), Motor Huanqiu (kecekapan tenaga menengah)	40040015000	0.8t/set	2.2kW/unit
13	Kotak Penyimpanan	1	Perumahan Q235 (6mm)	Huarong			1T/Unit
14	Komputer dan monitor	1		jenama

6. Bahagian pengumpulan habuk pelepasan ekzos

Nombor siri	Nama peranti	Bilangan unit	Catatan	Dimensi	berat
1	Bilik Pretreatment	1
2	Q = 75000m3/h	1	Dengan paparan tekanan dan pengawal program pembersihan
3	Penapis HEPA	27
4	kipas draf yang disebabkan	1	Q = 75000m3/h, P = 3800PA Motor frekuensi pembolehubah, K = 110-132kW
5	Platform ujian	1
6	Paip ekzos dan bingkai yang baik	1	φ1450*4mm h = 18m
7	Sistem Kawalan Elektronik	1	Penyongsang delta

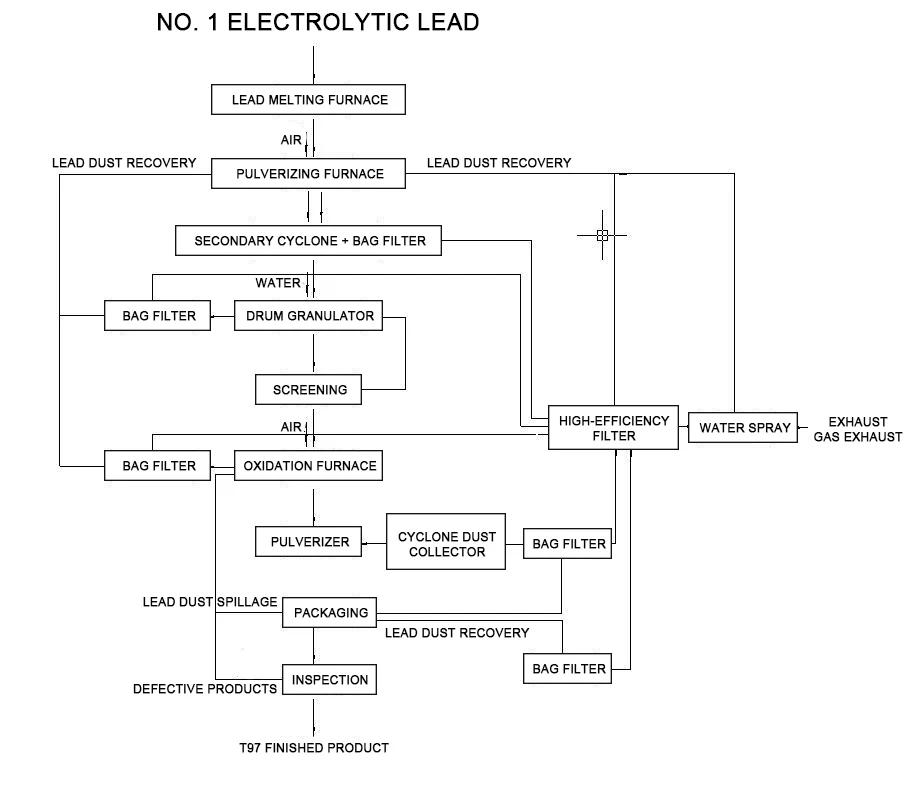

Proses barisan pengeluaran plumbum merah granular:

Red Lead Production Line Equipment

Senarai Peralatan untuk Barisan Pengeluaran Granule Crushing (Khas)

Seksyen menghancurkan

Nombor siri	Nama peranti	Bilangan unit	Parameter peranti	Pengilang	Catatan	Dimensi	berat	kuasa
1	Silo, pengangkut skru	2	Perumahan Q235, φ89*4.5	Huarong	Kelajuan mengawal motor	8008001600	0.3T/Unit	1.5kW/unit
2	Ultrafine Pulverizer	2	Spindle Speed 3900R/Min, Menggilir kehalusan 320 mesh, output 480kg/h, Jumlah udara di outlet 2170m³/h (tiada beban), Kelajuan udara di outlet 35m/s (tiada beban)	Shengzhou, Zhejiang	Termasuk bingkai, penutup, pemampas, penyerap kejutan, Motor Universal (kecekapan tenaga sekunder)	22009001800	1.5T/set	Tuan rumah 22kW/unit Lanjutan 4kW/unit
3	Pemungut Habuk Pulse 72-Bag	2	Kawasan penapisan 54㎡, Kepekatan habuk <15g/m³, kecekapan 99.5%, Kotak Q235 (3mm)	Huarong	Termasuk beg nadi, pengawal, pemisah air minyak, injap elektrik, Motor Universal (Tahap Kecekapan Tenaga 2), NSK Bearing (FC207), Guomao Reducer, (BWDZ-43-Y1.5-2P)	250015003900	2t/unit	1.5kW/unit
4	18.5kW Fan	2	Perumahan Q235 (4mm)	Nantong Gaonan	Termasuk import dan eksport, motor global (kecekapan tenaga sekunder)	12006001500	0.6T/Unit	18.5kW/unit
5.	Pemungut Habuk Pulse 72-Bag	2	Kawasan penapisan 54㎡, Kepekatan habuk <15g/m³, kecekapan 99.5%, Kotak Q235 (3mm)	Huarong	Termasuk beg nadi, pengawal, pemisah air minyak, injap elektrik, Motor Universal (Tahap Kecekapan Tenaga 2), NSK Bearing (FC207), Guomao Reducer, (BWDZ-43-Y1.5-2P)	150015003900	1T/Unit	1.5kW/unit

Nombor siri	Nama peranti	Bilangan unit	Parameter peranti	Pengilang	Catatan	Dimensi	berat	kuasa
6	Kotak Kawalan (WithPLC, Skrin Sentuh)	2		Shanghai Haofuman		43010001000	0.1/unit
7	Kipas 7.5kW	2	Perumahan Q235 (4mm)	Nantong Gaonan	Termasuk import dan eksport, Motor global (kecekapan tenaga menengah)	600600800	0.3T/Unit	7.5kW/unit
8	Mesin pembungkusan automatik graviti	2	Kapasiti pembungkusan: 40-100 beg/jam, Jangkauan berat: 25kg/beg, ketepatan berat ± 0.2-0.3%, Kuasa 5.5kW	Wuxi Bangyao	Kelajuan Jahit: 1800rpm, Ketebalan Jahit: 8mm, Panjang jahitan: 6.5-11mm, pecah benang automatik	200010002500	1.5T/set	5.5kW/unit
9	Feeder berbentuk bintang	4	V = 60-80 ℃, Tekanan Udara 7236, kadar aliran 3167, Kelajuan 2800R/min	Jiangyin Fuxin		400*800	0.2T/Unit	1.5kW/unit
10	Tangki simpanan	2	SUS304 (6mm), Jilid 1.8m³	Huarong	Barrel SUS304 (6mm)	Φ1800*3000	1.2T/Unit

Menghancurkan proses barisan pengeluaran:

Red Lead Production Line Equipment

New Red Lead Production Line Equipment

Mengapa Memilih Peralatan Line Production Red Lead Baru?

· Prestasi yang dioptimumkan: Memastikan Red Lead dihasilkan dengan kualiti tertinggi, memenuhi tuntutan piawaian perindustrian moden.

· Kos efektif: Walaupun ciri-ciri canggihnya, peralatan direka untuk menjadi kos efektif, menawarkan pulangan pelaburan yang tinggi.

· Kepelbagaian: Sesuai untuk pelbagai aplikasi, dari industri tradisional hingga sektor yang baru muncul.

· Sokongan dan Perkhidmatan: Disokong oleh sokongan dan perkhidmatan yang komprehensif, memastikan pengguna boleh bergantung pada peralatan untuk operasi jangka panjang.
