Daripada Kejuruteraan Terma kepada Badan Lori Perlombongan: Mengapa Kami Menyelesaikan Keretakan Kimpalan Melalui Kawalan Tekanan

Apabila badan trak sampah perlombongan tugas berat gagal, retak jarang bermula di tengah-tengah plat keluli. Ia bermula pada jahitan kimpalan — khususnya, di Zon Terjejas Haba.

Itu bukan masalah perlombongan. Itu masalah metalurgi.

Dan ini adalah masalah yang telah kami selesaikan selama lebih sedekad — bukan dalam perlombongan, tetapi dalam barisan pengeluaran oksida plumbum, di mana tekanan suhu tinggi dan perubahan struktur kristal adalah realiti kejuruteraan harian.

Punca Punca Diabaikan

Kebanyakan kegagalan struktur dalam badan trak perlombongan dipersalahkan pada beban berlebihan atau jalan pengangkutan kasar. Tetapi analisis kami tentang kegagalan lapangan menceritakan kisah yang berbeza:retakan bermula pada HAZ, bukan pada titik beban mekanikal puncak.

Ini bukan tekaan. Ia datang daripada kerja kejuruteraan terma bertahun-tahun — mereka bentuk peralatan yang mengendalikan kitaran tekanan suhu tinggi hari demi hari.

Kami tidak bermula sebagai pengeluar peralatan perlombongan. Tetapi kami memahami apa yang berlaku kepada keluli di bawah haba dan tekanan. Dan pemahaman itu kini mendorong cara kita membinabadan trak pembuangan perlombongan tugas berat.

Satu Barisan Produk: Badan Lori Kelas 50–100 Tan

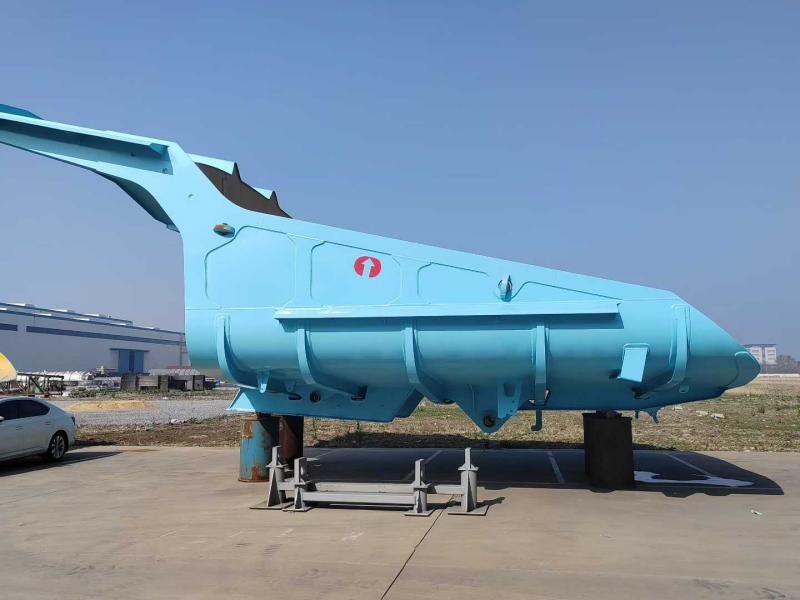

Kami pada masa ini mengeluarkan badan trak pembuangan perlombongan tugas berat untuktrak perlombongan pacuan mekanikal 50 tan hingga 100 tan, meliputi platform casis utama termasuk Caterpillar, Komatsu, BelAZ dan XCMG.

Spesifikasi utama:

• Plat lantai: 16–20mm NM450 + pelapik haus 10mm
• Plat sisi: 10–12mm NM400
• Kapasiti timbunan (SAE 2:1): 35–45 meter padu
• Ketinggian pemuatan: dioptimumkan untuk penurunan penggali hidraulik 5–6m

Tidak seperti badan segi empat tepat bawah rata tradisional, reka bentuk kami menggunakan atanpa gerbang, profil jenis scoopdengan lantai melengkung berterusan.

kenapa? Kerana lantai rata konvensional mengekalkan3–5 tan bahan melekit setiap kitaran— dan itu adalah tiga hingga lima tan muatan yang hilang, ditambah dengan kerja pembersihan manual.

Tiga Asas Teknikal

1. Cerun Berterusan 13° ("Tingkat Langsung")

Lantai naik secara berterusan pada13 darjahdari pengawal teksi ke hujung belakang. Apabila pengangkat terlibat, graviti melakukan kerja - beban patah dan gelongsor dalam satu gerakan. Tidak menggali. Tidak memalu. Tiada bawa-balik.

2. Strategi Bahan Dwi-Gred: NM400 + NM450

Kami tidak menggunakan gred keluli tunggal untuk keseluruhan badan. Profil haus tidak seragam — jadi spesifikasi bahan tidak sepatutnya sama.

Gabungan ini direka untuk mengendalikan500kg+ batujatuh dari ketinggian (NM400 menyerap hentakan) manakala lantai menahan lelasan seretan berterusan (NM450 menahan haus).

Keperluan kimpalan: NM400 memerlukan pemanasan awal hingga 150°C; NM450 menuntut kawalan parameter yang lebih ketat.

3. Rangka Tulang Rusuk Lima Bujur, Sembilan Melintang

Simulasi FEA menunjukkan bahawa patah tegasan biasanya bermula pada jahitan kimpalan di antara lantai dan pengeras. Respons kami: integrasikan struktur sokongan ke dalam cangkerang.

Luaranreka bentuk kekisi "lima membujur, sembilan silang".bertindak sebagai kekuda, mengagihkan60+ tanjisim beban merentasi keseluruhan rel casis. Ini menghalang "kulit pisang" melengkung yang biasa dalam produk pesaing.

Elemen Reka Bentuk Berfungsi Tambahan

Kanopi hadapan pada 45°:Dua tujuan — memesongkan batu-batu yang jatuh dari teksi, dan meningkatkan kapasiti pukulan tanpa menaikkan pusat graviti.

Tepi belakang yang diperkukuh:Dilengkapi dengan jalur pakai NM450 dua kali tebal. Tapak perlombongan biasanya seret ke belakang untuk membersihkan pad dump. Reka bentuk ini menghalang ubah bentuk tepi belakang dan mengekalkan pengedap yang betul jika pintu belakang dilengkapi.

Kawalan Kualiti + Penghantaran Global

Setiap badan mengalamipemeriksaan zarah magnetik (MPI)sebelum letupan pasir dan mengecat untuk mengesan kecacatan kimpalan bawah permukaan. Rawatan haba pelepasan tekanan selepas kimpalan adalah standard.

Penghantaran:Pembinaan dikimpal satu unit. Bekas rak rata atau bekas pecah pukal. Primer epoksi dua komponen (perlindungan kakisan untuk pengangkutan laut) ditambah lapisan atas poliuretana (rintangan UV).

Sokongan di tapak:Kami menyediakan panduan teknikal untuk pemasangan kali pertama.

Mengapa Ini Penting

Industri perlombongan membelanjakan berjuta-juta untuk plat haus dan pembaikan struktur. Tetapi kebanyakan perbelanjaan itu menangani gejala, bukan punca utama.

Kami mendekati badan trak sampah perlombongan tugas berat sebagai sistem mekanikal haba, bukan hanya kotak keluli. Disiplin kejuruteraan yang sama yang mengawal tegasan haba dalam relau oksida plumbum kini digunakan untuk jahitan kimpalan di bawah beban hentakan jalan angkut.

Masalahnya bukan keluli haus. Ia adalah bahawa jahitan kimpalan gagal terlebih dahulu. Dan itu - pada asasnya - adalah masalah tekanan haba.

Kami kebetulan telah menghabiskan dekad yang lalu untuk mempelajari cara menyelesaikannya.
